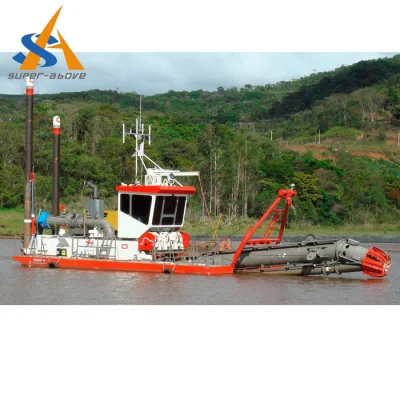

Trinciatrice da dragaggio portatile 3500 m3/H trinciatrice da dragaggio con aspirazione

Trinciatrice da dragaggio portatile da 3500 m3/h con aspirazione - Realizzata dalla nostra fabbrica. Alta qualità e massima efficienza per il vostro progetto di dragaggio.
Request a Quote

Dettagli prodotti

Informazioni di Base.

Model No.
SA200MP92
Warranty
One Year
struttura
smontare
cantiere
acque poco profonde, fiume, mare, lago
assistenza post-vendita
tecnici disponibili
Pacchetto di Trasporto
Naked in Container
Specifiche
CE
Marchio
Super-above
Origine
Jiangsu, China
Codice SA
8474390000
Capacità di Produzione
10000PC/Year

Descrizione del Prodotto

Trinciatrice da dragaggio portatile 3500 m3/H trinciatrice da dragaggio con aspirazione
Applicazione
1. Draga è usato per pulire limo di fiume, produzione di sabbia e progetto minerario.
2.adatto per operazioni pesanti in climi tropicali e in acque protette.

Specificazione
1.completamente trasportabile su strada e smontabile.
2.la nave è costruita e progettata per le operazioni a terra.
3.la draga completa consiste di un pontile principale e quattro pontoni laterali.
4.pontoni laterali sono montati al pontile principale da pesante occhielli in acciaio per impieghi e.
perni sul fondo dello scafo con collegamento a vite a livello del ponte.


 Caratteristiche
Facile montaggio e smontaggio.
2.trasporto su strada, ferrovia o mare,un operatore.
3.assemblato con impianto idraulico avanzato e motore diesel con raffreddamento ad acqua
4.sono disponibili parti di ricambio. Completamente testato prima della consegna.
5.le draghe possono essere effettuate secondo la richiesta del cliente.
 Descrizione del prodotto
 1. Design
Ourdragers sono progettati da ingegneri senior    , che si sono specializzati in cantieristica e  dragaggio per   molti anni.   Garantisce che le nostre draghe siano ben progettate e  di alta qualità.
2. Buona elaborazione e  test ex-work
Ogni draga è costruita da  lavoratori qualificati e ispezionata rigorosamente per garantirne  l'alta qualità.  Ogni  draga finito  sarà testato in  un centro di test per assicurarsi  che funzioni correttamente quando consegnato  ai clienti.
3.  Descrizione della draga
  Il trasportatore di aspirazione sabbia  è composto  da   trasportatore di aspirazione sabbia e piccola  draga sabbia.   Non solo   può sognare la sabbia nel  fiume , ma  può anche caricare la sabbia sulla   riva del fiume.
Questa draga può scaricare la sabbia nel fiume e poi la piccola sabbia di riva  draga aspirazione  aspira la sabbia nella  riva del fiume , o  ha un set di pompa , in modo che  la sabbia  sarà scaricata a  riva del fiume dalla  pompa.

Descrizione delle specifiche tecniche della draga e del processo di lavorazione della draga


 Specifiche tecniche dettagliate per draghe aspiranti da trinciatrice da 18 pollici
Descrizione del prodotto
China Harvesting Machine 3500m3/H Portable Dredgering Cutter Suction Dredger
China Harvesting Machine 3500m3/H Portable Dredgering Cutter Suction Dredger
China Harvesting Machine 3500m3/H Portable Dredgering Cutter Suction Dredger
China Harvesting Machine 3500m3/H Portable Dredgering Cutter Suction Dredger
China Harvesting Machine 3500m3/H Portable Dredgering Cutter Suction Dredger
China Harvesting Machine 3500m3/H Portable Dredgering Cutter Suction Dredger
Descrizione del prodotto
 1. Introduzione della draga aspirante della fresa
Si tratta di una specie di draga idraulica non semovente, con tipo di pontoni smontabili e montabile sul luogo di lavoro. Le attrezzature sulla dragatrice sono come soffietti: Dispositivo di traslazione, dispositivo di sollevamento della scaletta di taglio, dispositivo a carrello, dispositivo idraulico per sollevamento e abbassamento di spandimenti e gru a ponte. Il processo di lavorazione è il seguente: La testa di taglio taglia la sabbia e il fango sott'acqua per la miscela di impasto, poi attraverso la pompa di dragaggio, poi tramite conduttura per inviare l'impasto al luogo di lavoro.

2. Elenco per dragatrice aspirante taglierina


Modello Pollici Flusso d'acqua Capacità di sabbia solida Profondità di dragaggio Distanza
HL150 6 pollici 550 m3/h. 110 metri cubi/h. Max. 6 m. 600 m.
HL200 8 pollici 800 m3/h. 160 metri cubi/ora Max. 8 m. 800 m.
HL250A 10 pollici 1100 m3/h 220 metri cubi/h. Max. 10 m. 1100 m.
HL250B 10 pollici 1450 m3/h. 290 metri cubi/h. Max. 10 m. 1100 m.
HL300 12 pollici 2500 m3/h. 500 metri cubi/h. Max 12 m. 1200 m.
HL300A 12 pollici 2500 m3/h. 625 metri cubi/h. Max. 20 m. 1700 m.
HL350 18 pollici 3000 m3/h. 600 metri cubi/h. Max. 15 m. 1500 m.
HL450 18 pollici 3500 m3/h. 700 metri cubi/h. Max. 15 m. 1500 m.
HL450A 18 pollici 3500 m3/h. 875metro cubo/h. Max. 20 m. 1800 m.
HL500 20 pollici 6000 m3/h. 1200 metri cubi/h. Max. 15 m. 2000 m.
HL500A 20 pollici 6000 m3/h. 1500 metri cubi/h. Max. 20 m. 2000 m.
HL600 24 pollici 8000m3/h. 1600 metri cubi/h. Max. 18 m. 1800 m.

Applicazione
1. Draga è usato per pulire limo di fiume, produzione di sabbia e progetto minerario.
2.adatto per operazioni pesanti in climi tropicali e in acque protette.

Specificazione
1.completamente trasportabile su strada e smontabile.
2.la nave è costruita e progettata per le operazioni a terra.
3.la draga completa consiste di un pontile principale e quattro pontoni laterali.
4.pontoni laterali sono montati al pontile principale da pesante occhielli in acciaio per impieghi e.
perni sul fondo dello scafo con collegamento a vite a livello del ponte.



LOA dragante                               41,0 m.
Dimensioni scafo(L×B×a)                      31.0×9.3×3,2 m.
Pontile principale(L×B×H)                18.2×3.7×3,2 m.
Pontile laterale (L×B×a)        28.0×2.8×3,2 m.
Struttura        Può essere smontato e riassemblato facilmente, struttura della scatola, costi di consegna inferiori
Marca e potenza del motore principale        Weichai-MAN /2190kw
Marca e potenza del motore ausiliario   Jichai/450 kW
Generatore di porto     30GF/Cummins
 Diam. Interno tubo di scarico         600 mm
Testa                    63 m.
Profondità massima di dragaggio              16 m.
Flusso d'acqua                            5500m³/h.
Capacità di sabbia solida               1100m³/h.
Distanza di scarico           2000 m.
Diam. Testa di taglio             2050 mm
 Potenza della taglierina             300 kw
Bozza               1.7m
Spostamento             385T
Sistema di comando idraulico        PLC Siemens
Forza di trazione della fune
(Verricello di sollevamento)*quantità
160KN *1
Forza di trazione della fune
(Verricello trasversale)*quantità
100KN *2
Sala operatoria     Sedia regolabile, finestrino laterale mobile, aria condizionata, sistema PLC, luci di segnalazione e proiettori
Peso totale      370T
Potenza totale     2640 kw
Consumo totale di olio combustibile     396 L/H.


3. Specifiche tecniche per draghe aspiranti da 24inch con pompe di dragaggio doppie
Profondità massima di dragaggio 45° 20 m.
Distanza di scarico 2000 m.
LOA 46 m.
Draga dopo il montaggio Lunghezza* larghezza* profondità 39*10.5*2.75m
Pontile del vano motore Lunghezza* larghezza* profondità 18.15*3.5*2.75m
Pontile laterale Lunghezza* larghezza* profondità 38*3.5*2.75m
Struttura Può essere smontato e montato in cantiere
Sformo medio 1.7m
Diametro tubo di scarico 500 mm/20 pollici
Diametro tubo di aspirazione 650 mm/26 pollici

 UN ACCORDO GENERALE
Disposizione dell'attrezzatura: Dalla parte anteriore alla parte posteriore della draga
1)    taglierina
2)    scaletta di taglio e tubo di aspirazione
3)    scaletta
4)    verricelli a rotazione (2 set)
5)     verricello a scala (1 set)
6)     cabina operativa
7)     gruppo elettrogeno per motori diesel Harbour
8)     gru a ponte
9)     pompa di spinta
10)  cambio
11)  motore diesel principale
12)  motore diesel ausiliario
13)  generatore e pompa idraulica ad alta pressione, pompa idraulica di emergenza
14)  cilindri di sollevamento di pude e pud (ciascuno con 2 set )

B.  CARATTERISTICHE
1)     completamente assemblato e completamente testato prima della consegna
2)     montaggio e smontaggio semplici e rapidi
3)     progettazione standard, che consente consegne anticipate e prezzi contenuti
4)    parti di ricambio disponibili a magazzino
5)     gratuito per un set di parti di ricambio
6)    può essere consegnato in qualsiasi luogo dove è necessario dragare
7)    responsabile dell'installazione e della formazione degli operatori nel luogo di dragaggio
8)   trasportabile su strada, ferrovia o mare
9)   capacità del motore affidabile, capacità della pompa di dragaggio e impianto idraulico
10) impianto di raffreddamento del motore ad acqua dolce
11)  consumo di carburante efficiente
12)  una sola persona aziona la draga mediante il controllore programmabile ( sistema PLC )
13)  aria condizionata - serbatoio attrezzatura standard
14)  ampia gamma di attrezzature opzionali


2. Disposizione generale
draga aspirante da 24/18in. con doppia pompa di dragaggio, una si trova all'interno del vano motore, l'altra si trova sulla scaletta della taglierina; flusso d'acqua 3500m3/h, profondità di dragaggio 20m, distanza di scarico 2000m

 DISPOSIZIONE GENERALE
Disposizione dell'attrezzatura: Dalla parte anteriore alla parte posteriore della draga
1)    taglierina
2)    scaletta di taglio e tubo di aspirazione
3)    scaletta
4)    verricelli a rotazione (2 set)
5)     verricello a scala (1 set)
6)     cabina operativa
7)     gruppo elettrogeno per motori diesel Harbour
8)     gru a ponte
9)     pompa di spinta
10)  cambio
11)  motore diesel principale
12)  motore diesel ausiliario
13)  generatore e pompa idraulica ad alta pressione, pompa idraulica di emergenza
14)  cilindri di sollevamento di pude e pud (ciascuno con 2 set )
B.  CARATTERISTICHE
1)     completamente assemblato e completamente testato prima della consegna
2)     montaggio e smontaggio semplici e rapidi
3)     progettazione standard, che consente consegne anticipate e prezzi contenuti
4)    parti di ricambio disponibili a magazzino
5)     gratuito per un set di parti di ricambio
6)    può essere consegnato in qualsiasi luogo dove è necessario dragare
7)    responsabile dell'installazione e della formazione degli operatori nel luogo di dragaggio
8)   trasportabile su strada, ferrovia o mare
9)   capacità del motore affidabile, capacità della pompa di dragaggio e impianto idraulico
10) impianto di raffreddamento del motore ad acqua dolce
11)  consumo di carburante efficiente
12)  una sola persona aziona la draga mediante il controllore programmabile ( sistema PLC )
13)  aria condizionata - serbatoio attrezzatura standard
14)  ampia gamma di attrezzature opzionali
Sala operatoria attrezzata sulla draga
15)  la sala operatoria si trova di fronte al ponte principale; le sue dimensioni sono in funzione dei pollici della draga.
16)  la sala operatoria è dotata di due porte, due finestre fisse e due finestre regolabili.
Disposizione della sala di controllo
17)  una sedia girevole ad altezza regolabile
18)  due piattaforme di controllo, una sala motori per il controllo delle scatole.
